內藏式主軸規格表

機種型號 CF-1208-15 CF-1215-30 CF-1206-90 CF-1209-12
代表色 綠色 藍色 黑色 紫色
接桿 DV-26 DV-22 DV-08 DV-07
潤滑 油脂 油脂 油氣 油氣
RPM 15000 30000 90000 120000
øA [mm] 100 97 65 60
øB [mm] 60 59 24 20
øC [mm] 55 55 44 40
øD [mm] 120 120 120 120
E [mm] 11.5 11.5 7 7
L [mm] 369 337 224 210
電壓(V) 220 220 220 200
S1電流(A) 21 28 17 10
S1功率(KW) 5.5 7.5 4.2 2.5
S1扭矩(NM) 6.6 4.9 0.5 0.2

深孔型內藏式主軸規格表

機種型號 CFL-1212
代表色
潤滑 油脂
RPM 12000
øA [mm] 客製
øB [mm] 客製
øC [mm] 120
電壓 220
S1電流(A) 25
S1功率(KW) 5.5
S1扭矩(NM) 4.4
深孔型用內藏式主軸利用主軸與副主軸方式取代傳統加長型主軸,副主軸長度與外徑可依客戶需求客製化。

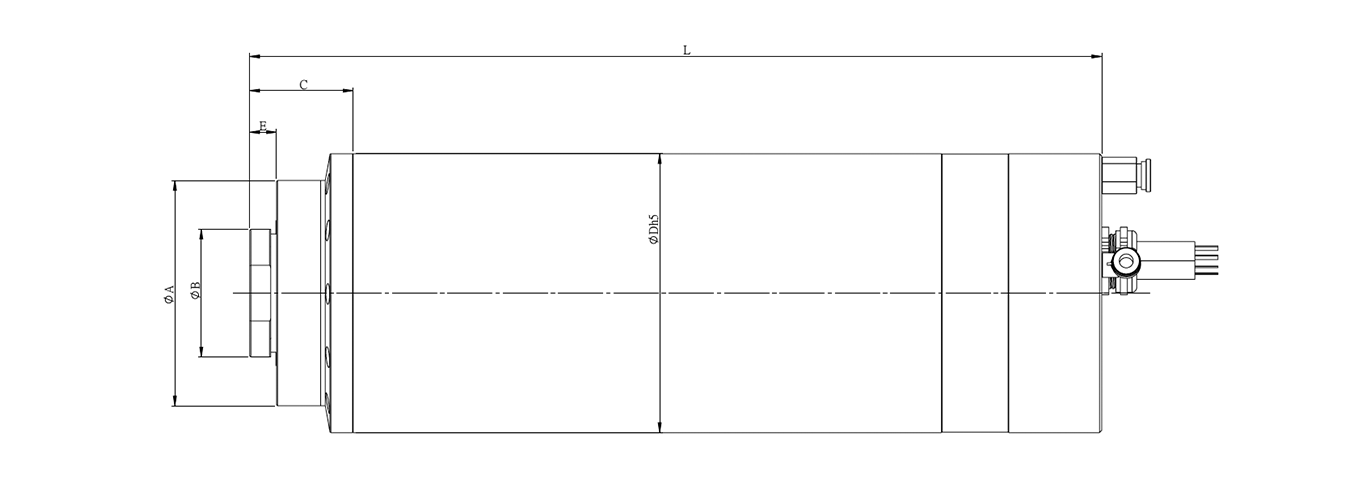

機械尺寸


註 : 以上圖面尺寸單位為 mm

內藏式修砂主軸規格表

機種型號 CF80-160 最高轉速[rpm] 16000
øA [mm] 76 潤滑方式 Grease
øB [mm] 40 電壓 [V] 220/380
øC [mm] 36.5 S1 電流 [A] 3.7/2.6
øD [mm] 80 S1 功率 [KW] 1
øE [mm] 10 S1 扭矩 [Nm] 0.62
øL [mm] 265.5

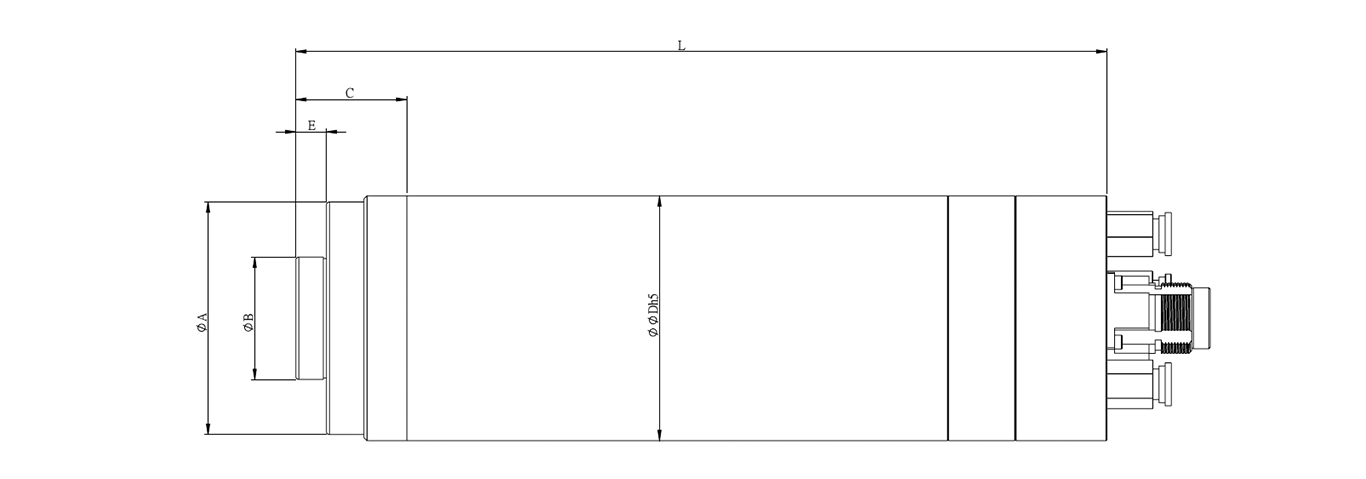

機械尺寸


註 : 以上圖面尺寸單位為 mm
