機械特性

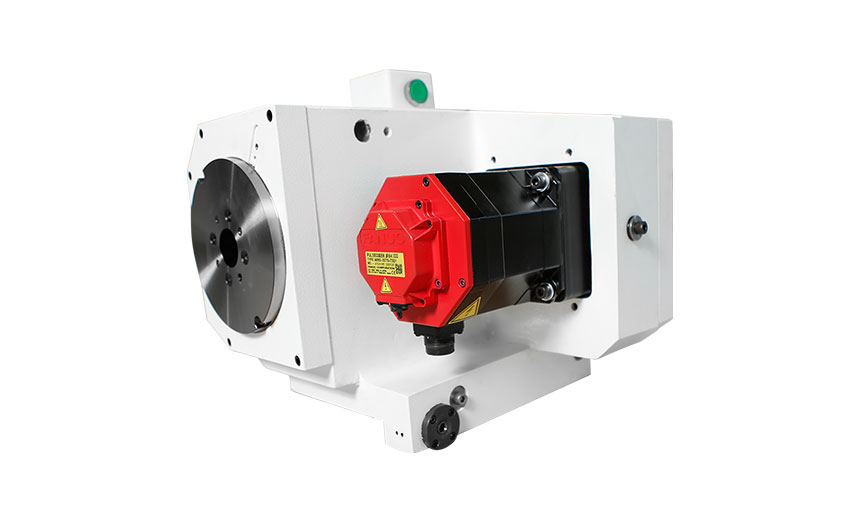

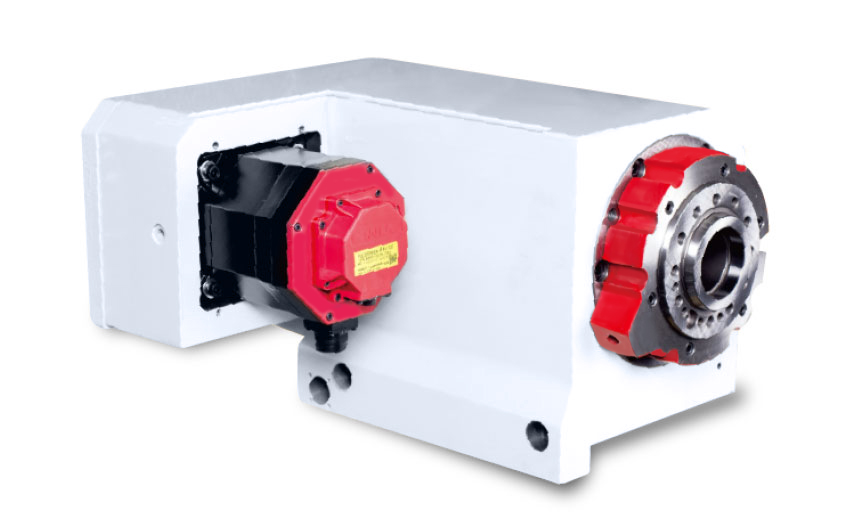

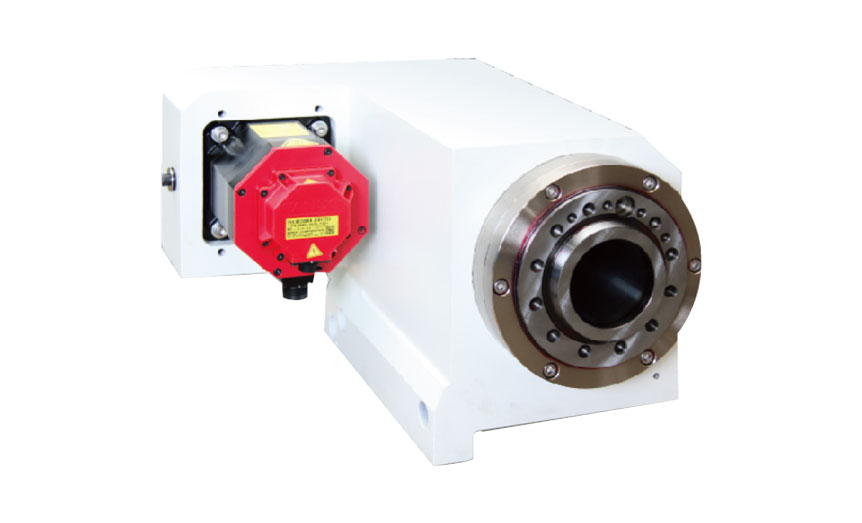

- 可選用各種轉速之主軸，以達到最高的研磨效率。

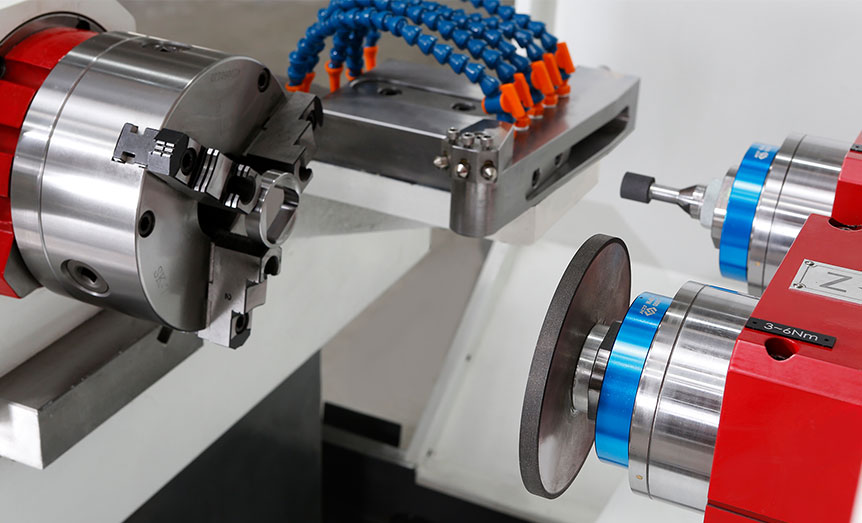

- 雙砂輪主軸，展現高度效率内/外徑研磨。
- 內徑、外徑、端面、斜面研磨一次完成。

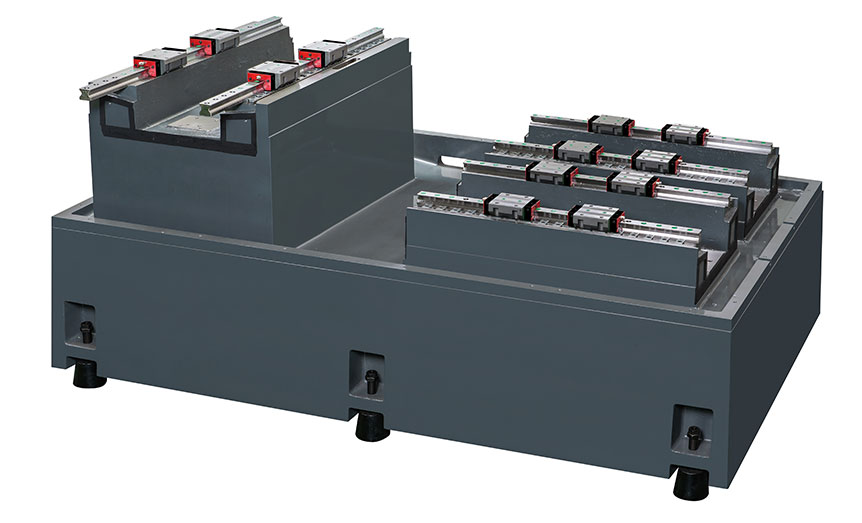

- 高剛性機體結構，確保最佳研磨穩定性。

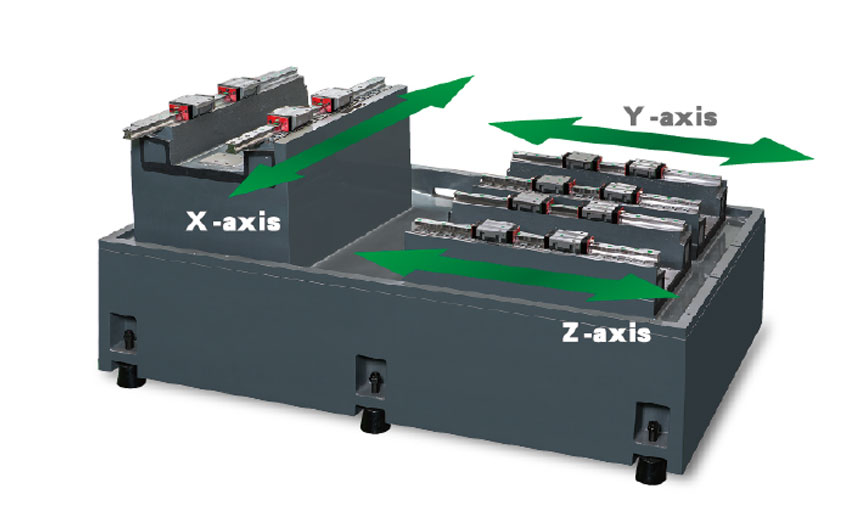

- X,Y,Z軸均配置高精密線性滑軌。

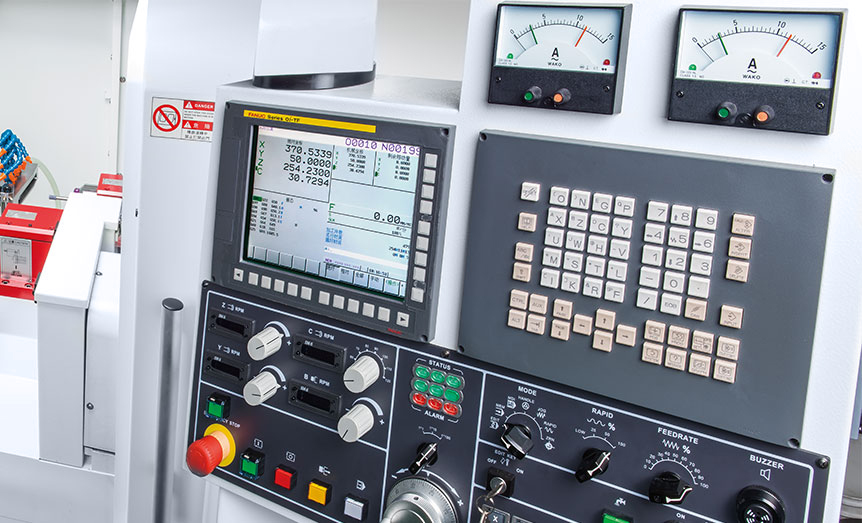

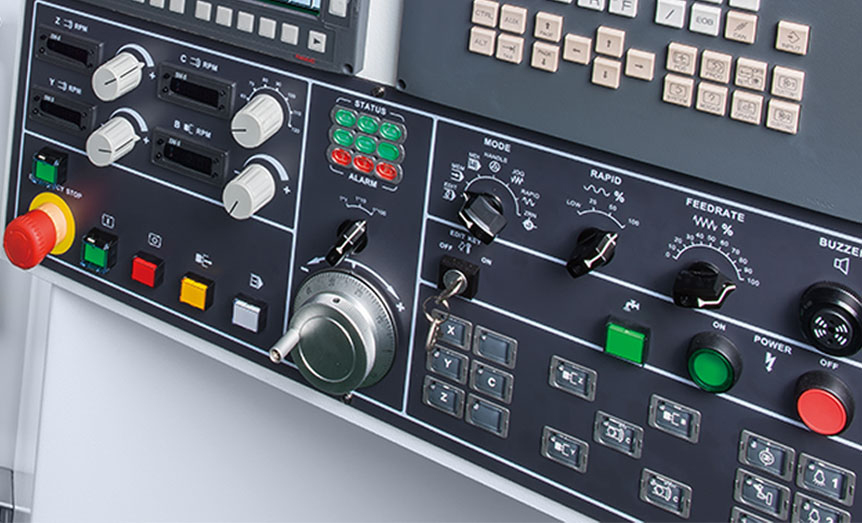

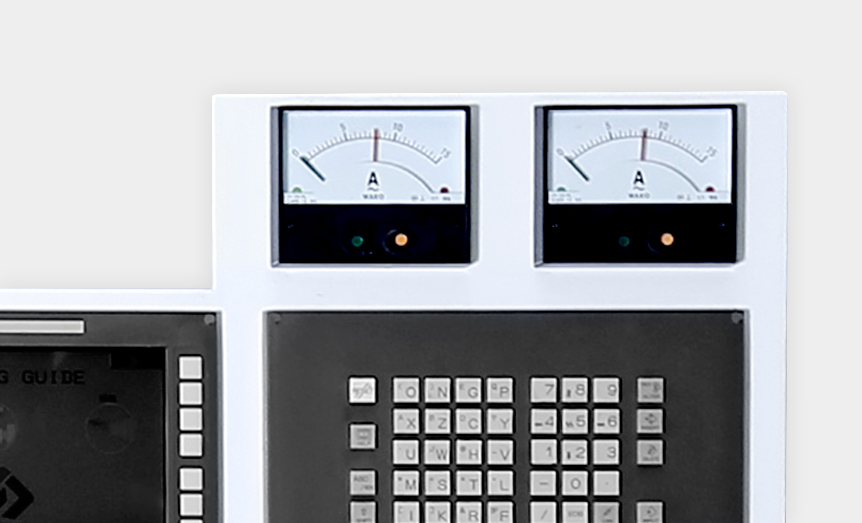

- 本機搭載Fanuc Oi CNC控制器。
- 多面研磨只需一次裝夾工件。
- 非圓形研磨功能(選配)。
- 全密閉式護罩。
機械規格
| 型式 | GJ-400A | GJ-400B |
|---|---|---|
| 主軸最大旋徑 | Ø 400 mm | Ø 400 mm |
| 主軸迴轉速 | 0 ~ 1,000 rpm | 0 ~ 1,000 rpm |
| 主軸台手動角度調整 | +15˚ & -2˚ | +15˚ & -2˚ |
| X軸最大行程 | 360 mm | 360 mm |
| Y / Z軸最大行程 | 340 + 240 mm | 340 + 240 mm |
| 可研磨孔徑範圍 | Ø 0 ~ 310 mm | Ø 0 ~ 310 mm |
| 最大可研磨外徑範圍 (滑板前) | 380 mm x 100 mm | 380 mm x 100 mm |
| 最大可研磨長度 (內徑) | 250 mm | 250 mm |
| 可載裝工件重量 | 56 kgs | 56 kgs |
| X / Y / Z 軸位移速度 | 0 ~ 10,000 mm / min | 0 ~ 10,000 mm / min |
| X / Y / Z 軸最小移位單位 | 0.0001 mm | 0.0001 mm |
| 主軸馬達 | - |
AIF8 / 3,000 1.6 kw Wheel head A-5 |
| Y / Z 軸砂輪主軸馬達 | 3HP 2kw 2P | 3HP 2kw 2P |
| 砂輪主軸轉速 |
砂輪主軸 8,000 ~ 50,000 rpm (任選2支)(油脂) |
砂輪主軸 8,000 ~ 50,000 rpm (任選2支)(油脂) |
| 電力需求 | 15 kw | 15 kw |
| 機械淨重 | 4,500 kgs | 4,500 kgs |
適用產業
-
機械主軸零件
-
汽、機車傳動齒輪
-
模具
-
醫療器材
-
航太零件
多面加工 一氣呵成

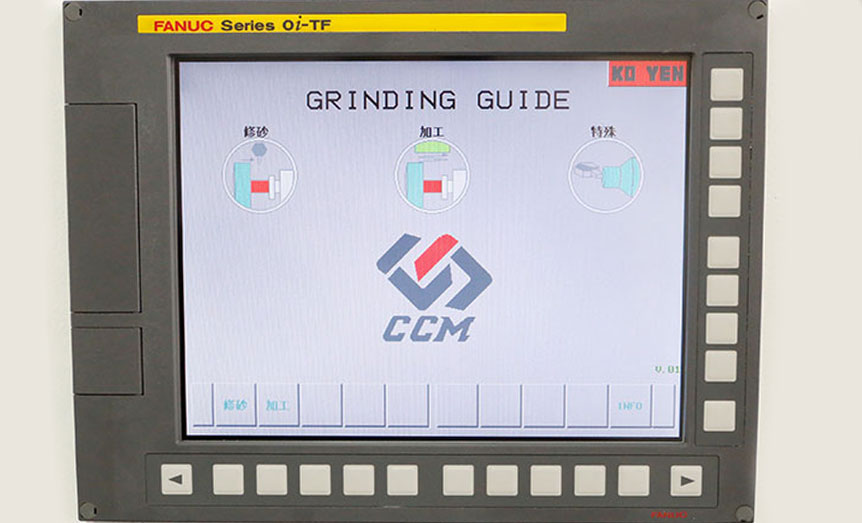

利用控制器的特殊軟體設備，對於複雜工件之多面研磨，可一次完成。
除了可確保加工之高精度、高效率。並且可大幅降低加工成本。
除了可確保加工之高精度、高效率。並且可大幅降低加工成本。

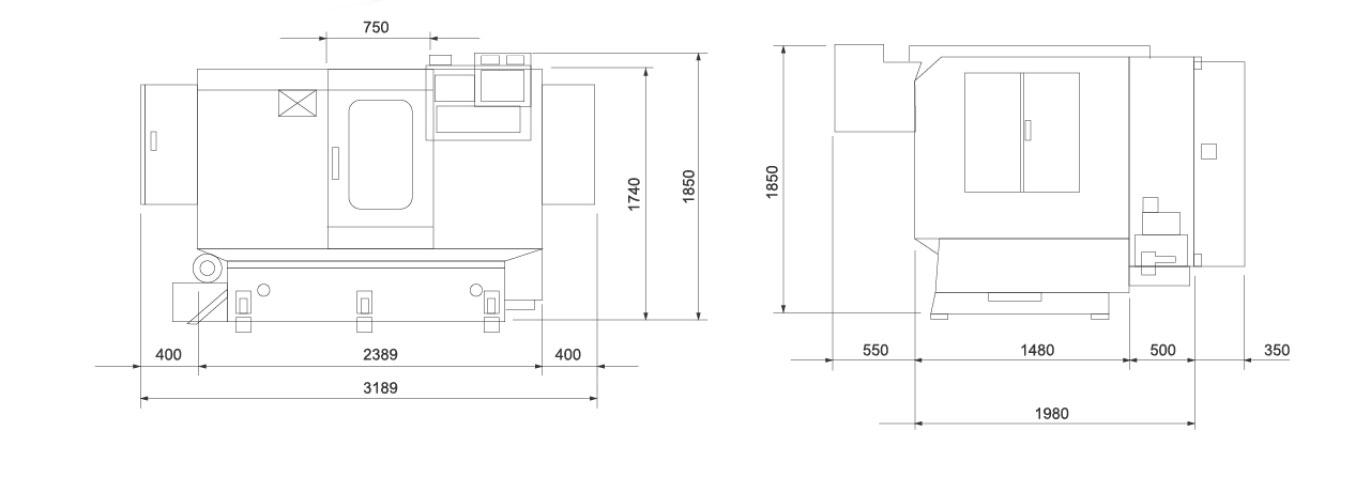

機械尺寸
註 : 以上圖面尺寸單位為 mm
